Как рассчитать дренаж на участке

Если на участке после дождя стоят лужи, а подвал набирает воду — это сигнал, что грунтовые воды не уходят самостоятельно. Дренажная система решает эту задачу, но только при условии грамотного расчёта. Без него деньги уйдут на трубы, которые не справятся с нагрузкой или засорятся через сезон.

До начала монтажа обязателен гидравлический расчёт дренажа на участке: он определяет объём воды для отвода, тип системы, количество колодцев и характеристики труб.

Два типа дренажа: выбираем подходящий

Прежде чем считать уклоны и диаметры, нужно определиться с типом системы. Их два: поверхностный и глубинный.

Поверхностный дренаж собирает воду с крыш, дорожек и открытых площадок. Это лотки и каналы, уложенные по периметру отмостки или вдоль дорожек. Подходит для участков, где проблема — поверхностный сток после ливней.

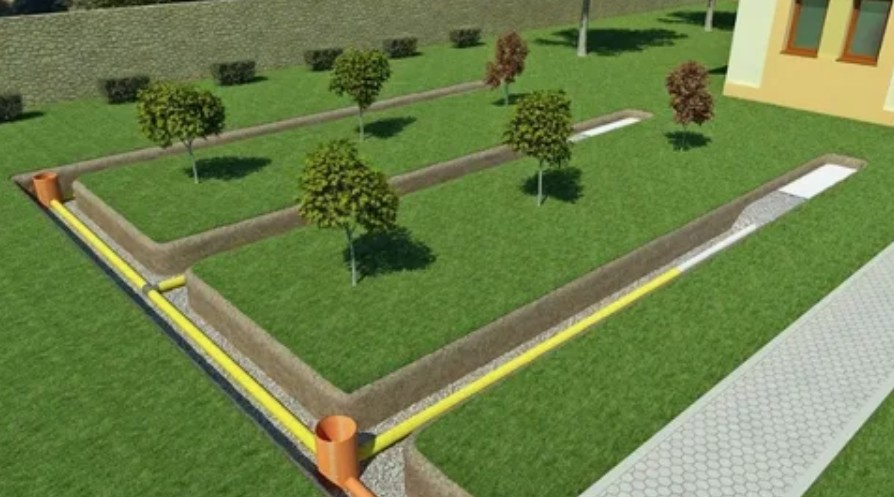

Глубинный дренаж участка отводит грунтовые воды от фундамента и корневой зоны. Это система перфорированных труб, уложенных в траншеи с засыпкой щебнем и обёрткой геотекстилем. Именно для него расчёт наиболее сложен и важен.

Монтаж за 2–3 дня без грязи. Переходите, чтобы заказать дренаж на участке с гарантией 3 года

Глубина прокладки труб

Глубина зависит от двух параметров: глубины промерзания грунта в вашем регионе и глубины фундамента защищаемого здания.

Траншея прокапывается по периметру здания на расстоянии до 2 метров от стен. Нижний уровень траншеи должен быть на 20–50 см ниже основания фундамента. Это обеспечивает перехват воды до того, как она доберётся до бетона.

Дополнительно учитывают геологическое строение грунта — однородный он или многослойный — и уровень грунтовых вод в разные сезоны. Эти данные берут из геологического отчёта или уточняют бурением разведочных скважин.

Как рассчитать уклон дренажной трубы

Система работает без напора — вода движется самотёком. Значит, уклон трубы критически важен. Слишком малый уклон — вода застаивается. Слишком большой — давление разрушает соединения, а мусор накапливается в местах сужений.

Практическое правило: уклон дренажной трубы принимают равным 1% от расстояния между высшей и низшей точками системы. То есть на каждый метр трубы — 1 см перепада высоты. Для труб диаметром 100–110 мм это рабочий стандарт.

Минимально допустимый уклон — 0,5 см на метр. Максимальный — около 3 см на метр. Выход за эти пределы приводит к проблемам с эксплуатацией.

Как рассчитать диаметр дренажных труб

Диаметр определяется расчётным расходом воды. Расход зависит от площади водосбора, типа грунта и интенсивности осадков в регионе. Формула гидравлического расчёта учитывает эти три переменные вместе с коэффициентом шероховатости трубы и проектным уклоном.

Для частного участка площадью до 20 соток чаще всего достаточно труб диаметром 100–160 мм. Трубы большего диаметра без необходимости не берут: на их внутренних стенках быстрее оседает ил, что ведёт к засорению.

Ключевые параметры для выбора диаметра:

• площадь участка и водосборная площадь;
• тип грунта (глина, суглинок, песок);
• среднегодовой уровень осадков;
• уклон трубы по проекту.

Смотровые колодцы и водосборный колодец

Смотровые колодцы — обязательная часть дренажной системы на участке. Их устанавливают на поворотах трубопровода и на прямых участках длиннее 40–50 метров. Через них промывают и прочищают трубы без раскопок.

Водосборный (приёмный) колодец располагают в самой нижней точке участка. Из него воду либо откачивают насосом, либо она уходит самотёком в ливневую канализацию или кювет дороги — в зависимости от условий.

Геотекстиль: не экономить

Трубы укладывают на слой щебня и оборачивают геотекстилем. Он фильтрует частицы грунта и не даёт им попасть в перфорацию трубы. Система с геотекстилем служит без капитальной чистки в 2–2,5 раза дольше, чем без него.

Плотность геотекстиля выбирают под тип грунта: для глинистых почв — не менее 150–200 г/м², для песчаных достаточно 100 г/м².

FAQ

Как рассчитать уклон дренажа самостоятельно?

Используйте правило 1%: на каждый метр трубы — 1 см перепада высоты. Измерьте расстояние от высшей до низшей точки системы и умножьте на 0,01 — получите нужный перепад в метрах. Контролируют уклон лазерным уровнем или нивелиром при укладке.

Какой диаметр трубы выбрать для дренажа участка до 10 соток?

Для большинства частных участков до 10 соток достаточно труб диаметром 100–110 мм. Если участок имеет значительный приток воды с соседних территорий или высокий уровень грунтовых вод — берут 160 мм. Точный диаметр определяет гидравлический расчёт с учётом расхода воды.

Можно ли сделать расчёт дренажа на участке без специалиста?

Базовый расчёт глубины, уклона и диаметра труб для простого участка с однородным грунтом можно выполнить самостоятельно по формулам и нормативам СП 32.13330. Если грунт многослойный, уровень грунтовых вод высокий или рядом находится заглублённый фундамент — лучше заказать геологическое исследование и расчёт у проектировщика.
